- 產品名稱：鉑熱電阻溫度表
- 產品型號：Q72-TS6
- 產品銘牌：SFAIF.CMR
- 生產廠商：上海自一船用儀表廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 船用儀表 > 其他船用儀表 >
-
特性：精度：1.5級輸出電流：4-20mA,線性負載：1KΩ（24V電源）電源：標稱24VDC范圍：10-40VDC環境溫度范圍：0℃-60℃外殼防護：按IP42/52儀表偏轉角:90°240°前面板尺寸：96x96mm72x72mm傳感器-指示器連接

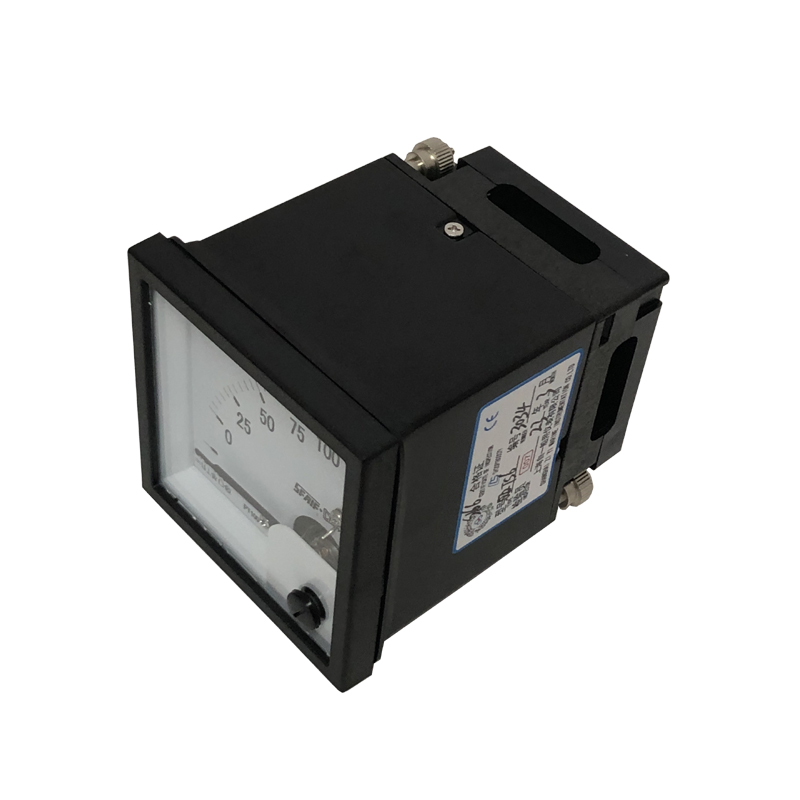

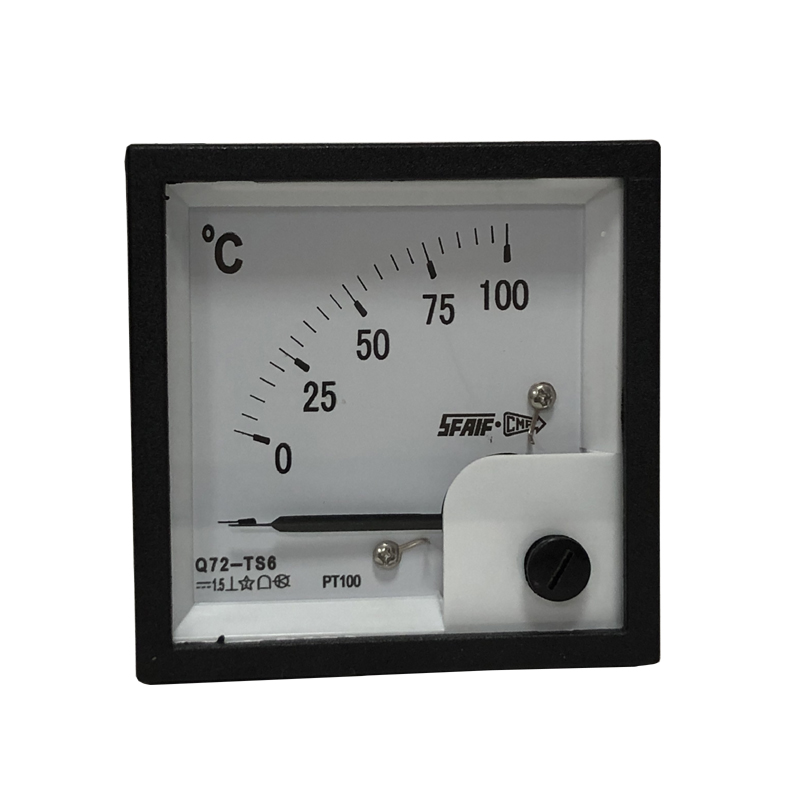

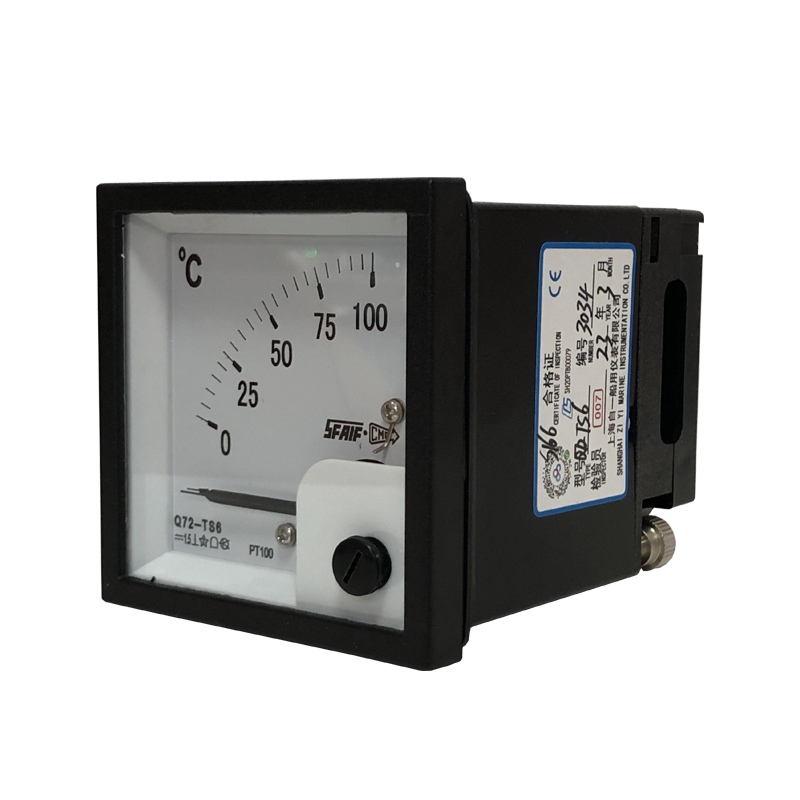

上海自一船用儀表廠Q72-TS6鉑熱電阻溫度表
特性： 用于測量溫度（使用 Pt100
測量）。 測量精度： | 1.5級 | |
耐電壓： | 2kV 50Hz 1 分鐘 | |
防護等級： | IP44。 | |
IP56：適用于加裝密封罩的 Q72、 Q96 型儀表。 | ||
工作耐振動： | 2～100Hz | 加速度≤0.7g |
相對濕度： | ≤98% RH ***大 | |
傳感器-指示器連接：三線制 *** | ||
大截面： | 1.5mm2 |
特性：精度：1.5級輸出電流：4-20mA,線性負載：1KΩ（24V電源）電源：標稱24VDC范圍：10-40VDC環境溫度范圍：0℃-60℃外殼防護：按IP42/52儀表偏轉角:90°240°前面板尺寸：96x96mm72x72mm傳感器-指示器連接
特性：
精度：1.5級
輸出電流：4-20mA,線性
負載：1KΩ（24V電源）
電源：標稱 24VDC 范圍：10-40VDC
環境溫度范圍：0℃ - 60℃
外殼防護：按IP42/52
儀表偏轉角:90°240°
前面板尺寸：96x96mm 72x72mm
傳感器-指示器連接，三線制
儀表安裝：用二個對角支架固定
截面：1.5mm2
重量：0.35kg
產品分類：

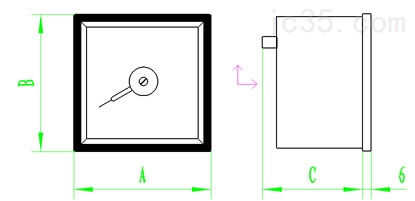

產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸 | 重量 |
Q96-ZTS6 | 240° | 96×96×80 | 92+0.5×92+0.5 | 0.6 |
Q72-ZTS6 | 72×72×80 | 68+0.5×68+0.5 | 0.4 | |
Q96-TS6 | 90° | 96×96×80 | 92+0.5×92+0.5 | 0.6 |
Q72-TS6 | 72×72×80 | 68+0.5×68+0.5 | 0.35 |
熱電阻溫度表
雙刻度（攝氏毒/華氏度）NFC42-330
-30+70℃... ... ... ... ... ... ..-30+70
0-100℃... ... ... ... ... ... ...0-100
0-150℃... ... ... ... ... ... ...0-150
0-200℃... ... ... ... ... ... ...0-200
0-250℃... ... ... ... ... ... ...0-250

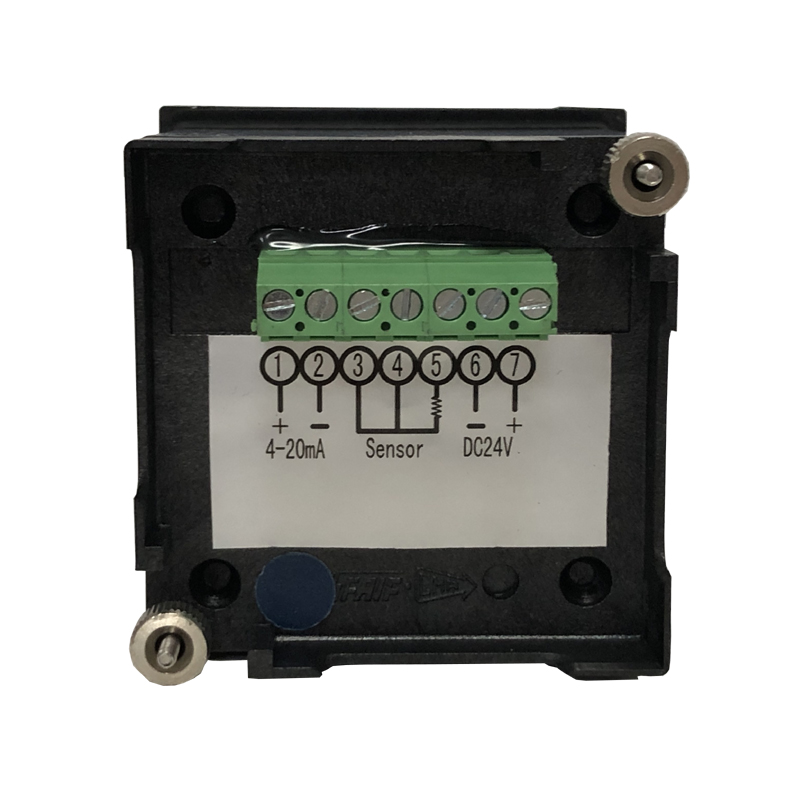

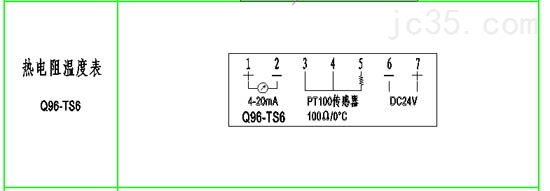

接線圖：
